PLOMBERIE & CHAUFFAGE
Plage de prix : 52,10 € à 177,00 € TTC
Description :

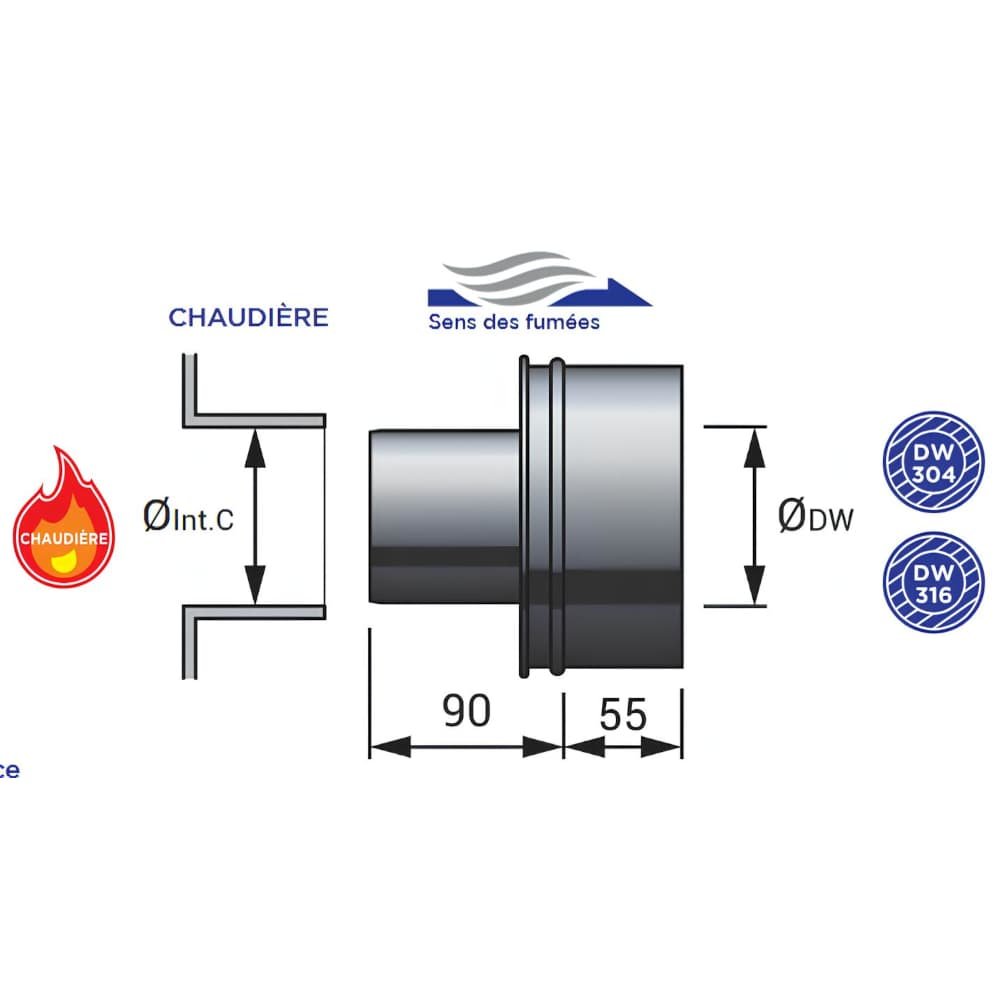

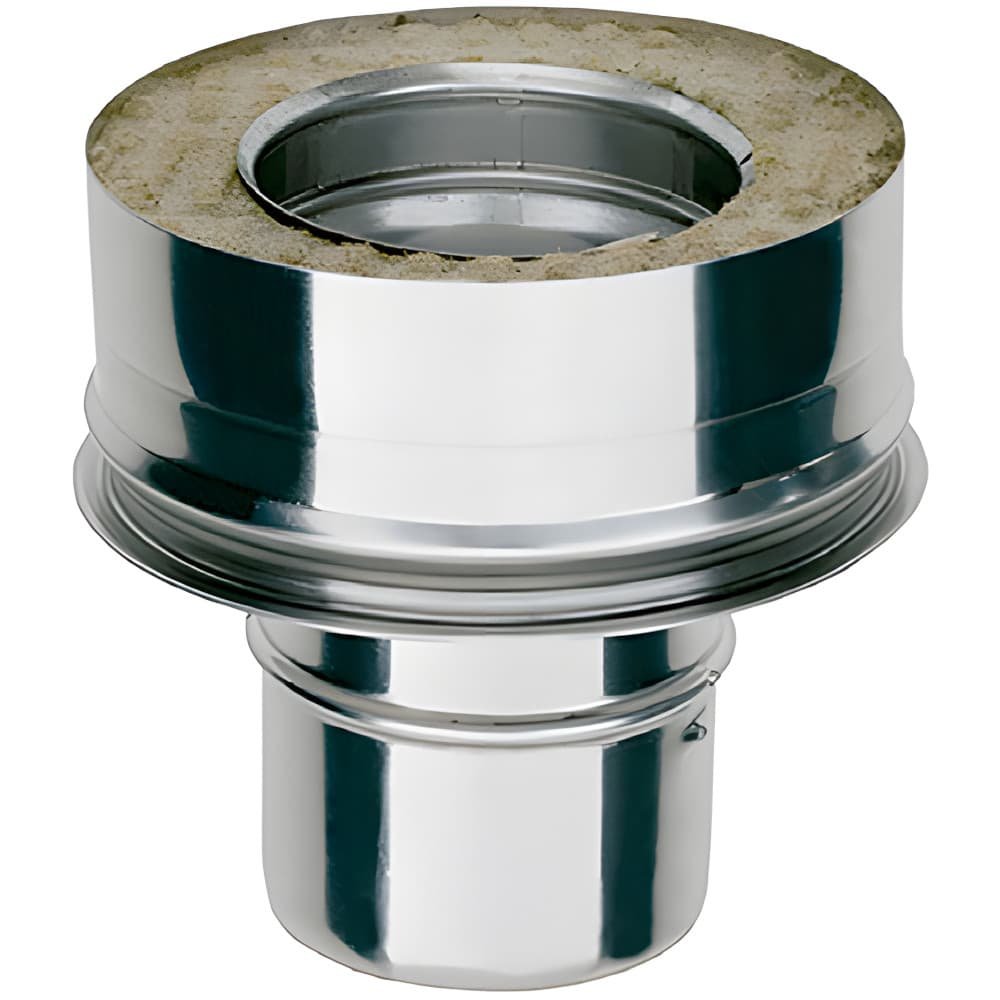

L’adaptateur ACOHDPI est une jonction mâle qui sera fabriquée sur mesure en fonction de votre besoin. Il sera ainsi possible de raccorder n’importe quel appareil de chauffe dont le diamètre de sortie est compris entre 75 et 605 millimètres.
*sortie* correspond au diamètre de sortie en millimètres relevé sur l’appareil de chauffage.
Par exemple, un appareil dont la sortie est mesurée à 136 mm de diamètre et que l’on souhaite raccorder à un conduit standard de 150 mm correspond au modèle type 10. La référence à préciser sera 77136150.
Type 1 : sortie de 075 à 085 vers DW Ø080 = 77Øextc080
Type 2 : sortie de 075 à 085 vers DW Ø100 = 77Øextc100
Type 3 : sortie de 086 à 105 vers DW Ø080 = 77Øextc080
Type 4 : sortie de 086 à 105 vers DW Ø100 = 77Øextc100
Type 5 : sortie de 086 à 105 vers DW Ø125 = 77Øextc125
Type 6 : sortie de 106 à 130 vers DW Ø100 = 77Øextc100
Type 7 : sortie de 106 à 130 vers DW Ø125 = 77Øextc125
Type 8 : sortie de 106 à 130 vers DW Ø150 = 77Øextc150
Type 9 : sortie de 131 à 155 vers DW Ø125 = 77Øextc125
Type 10 : sortie de 131 à 155 vers DW Ø150 = 77Øextc150
Type 11 : sortie de 131 à 155 vers DW Ø175 = 77Øextc175
Type 12 : sortie de 156 à 180 vers DW Ø150 = 77Øextc150
Type 13 : sortie de 156 à 180 vers DW Ø175 = 77Øextc175
Type 14 : sortie de 156 à 180 vers DW Ø200 = 77Øextc200
Type 15 : sortie de 181 à 205 vers DW Ø175 = 77Øextc175
Type 16 : sortie de 181 à 205 vers DW Ø200 = 77Øextc200
Type 17 : sortie de 181 à 205 vers DW Ø250 = 77Øextc250
Type 18 : sortie de 206 à 255 vers DW Ø200 = 77Øextc200
Type 19 : sortie de 206 à 255 vers DW Ø250 = 77Øextc250
Type 20 : sortie de 206 à 255 vers DW Ø300 = 77Øextc300
Type 21 : sortie de 256 à 305 vers DW Ø250 = 77Øextc250
Type 22 : sortie de 256 à 305 vers DW Ø300 = 77Øextc300
Type 23 : sortie de 256 à 305 vers DW Ø350 = 77Øextc350
Type 24 : sortie de 306 à 355 vers DW Ø300 = 77Øextc300
Type 25 : sortie de 306 à 355 vers DW Ø350 = 77Øextc350
Type 26 : sortie de 306 à 355 vers DW Ø400 = 77Øextc400
Type 27 : sortie de 356 à 405 vers DW Ø350 = 77Øextc350
Type 28 : sortie de 356 à 405 vers DW Ø400 = 77Øextc400
Type 29 : sortie de 356 à 405 vers DW Ø450 = 77Øextc450
Type 30 : sortie de 406 à 455 vers DW Ø400 = 77Øextc400
Type 31 : sortie de 406 à 455 vers DW Ø450 = 77Øextc450
Type 32 : sortie de 406 à 455 vers DW Ø500 = 77Øextc500
Type 33 : sortie de 456 à 505 vers DW Ø450 = 77Øextc450
Type 34 : sortie de 456 à 505 vers DW Ø500 = 77Øextc500
Type 35 : sortie de 456 à 505 vers DW Ø550 = 77Øextc550
Type 36 : sortie de 506 à 555 vers DW Ø500 = 77Øextc500
Type 37 : sortie de 506 à 555 vers DW Ø550 = 77Øextc550
Type 38 : sortie de 506 à 555 vers DW Ø600 = 77Øextc600
Type 39 : sortie de 556 à 605 vers DW Ø550 = 77Øextc550
Type 40 : sortie de 556 à 605 vers DW Ø600 = 77Øextc600
Application :
Caractéristiques :
Choisissez le modèle correspondant à votre configuration :
| Modèle | Ø sortie de l’appareil | Ø conduit DW raccordé |
|---|---|---|
| Type 01 | Ø 075 à 085 mm | Ø 080 mm |
| Type 02 | Ø 075 à 085 mm | Ø 100 mm |
| Type 03 | Ø 086 à 105 mm | Ø 080 mm |
| Type 04 | Ø 086 à 105 mm | Ø 100 mm |
| Type 05 | Ø 086 à 105 mm | Ø 125 mm |
| Type 06 | Ø 106 à 130 mm | Ø 100 mm |
| Type 07 | Ø 106 à 130 mm | Ø 125 mm |
| Type 08 | Ø 106 à 130 mm | Ø 150 mm |
| Type 09 | Ø 131 à 155 mm | Ø 125 mm |
| Type 10 | Ø 131 à 155 mm | Ø 150 mm |
| Type 11 | Ø 131 à 155 mm | Ø 175 mm |
| Type 12 | Ø 156 à 180 mm | Ø 150 mm |
| Type 13 | Ø 156 à 180 mm | Ø 175 mm |
| Type 14 | Ø 156 à 180 mm | Ø 200 mm |
| Type 15 | Ø 181 à 205 mm | Ø 175 mm |
| Type 16 | Ø 181 à 205 mm | Ø 200 mm |
| Type 17 | Ø 181 à 205 mm | Ø 250 mm |
| Type 18 | Ø 206 à 255 mm | Ø 200 mm |
| Type 19 | Ø 206 à 255 mm | Ø 250 mm |
| Type 20 | Ø 206 à 255 mm | Ø 300 mm |
| Type 21 | Ø 256 à 305 mm | Ø 250 mm |
| Type 22 | Ø 256 à 305 mm | Ø 300 mm |
| Type 23 | Ø 256 à 305 mm | Ø 350 mm |
| Type 24 | Ø 306 à 355 mm | Ø 300 mm |
| Type 25 | Ø 306 à 355 mm | Ø 350 mm |
| Type 26 | Ø 306 à 355 mm | Ø 400 mm |
| Type 27 | Ø 356 à 405 mm | Ø 350 mm |
| Type 28 | Ø 356 à 405 mm | Ø 400 mm |
| Type 29 | Ø 356 à 405 mm | Ø 450 mm |
| Type 30 | Ø 406 à 455 mm | Ø 400 mm |
| Type 31 | Ø 406 à 455 mm | Ø 450 mm |
| Type 32 | Ø 406 à 455 mm | Ø 500 mm |
| Type 33 | Ø 456 à 505 mm | Ø 450 mm |
| Type 34 | Ø 456 à 505 mm | Ø 500 mm |
| Type 35 | Ø 456 à 505 mm | Ø 550 mm |
| Type 36 | Ø 506 à 555 mm | Ø 500 mm |
| Type 37 | Ø 506 à 555 mm | Ø 550 mm |
| Type 38 | Ø 506 à 555 mm | Ø 600 mm |
| Type 39 | Ø 556 à 605 mm | Ø 550 mm |
| Type 40 | Ø 556 à 605 mm | Ø 600 mm |
DOCUMENTS :
Fabriqué en Espagne
Normes : CE, EN 1856-1
Certifications de conformité
CE 0099/CPR/A71/0001 – Marque N/AENOR 040/000096
CE 0099/CPR/A71/0002 – Marque N/AENOR 040/000097
Selon EN 1856-1
Avec joint de silicone :
T200 P1 W V2 L50040 0 (50)
Sans joint de silicone :
T450 N1 D V2 L50040 G (50)
T450 N1 D V2 L50050 G (50)
T450 N1 W V2 L50040 G (50)
T450 N1 W V2 L50040 G (80)
T600 N1 W V2 L50040 G (50)
DOP HETAS DW 0001
* Tarif frais de port inclus = conditions : France continentale ou Belgique / livraison en limite de propriété / adresse accessible en camion poids lourd 19 tonnes avec hayon.
Pour livraison dans d’autres pays et/ou d’autres conditions merci de nous contacter pour devis.
| Poids | ND |
|---|---|
| Dimensions | ND |
